油位监测

1. 关于本案例​

这个模板是一个面向油位监测的展示模板。在该模板中，你可以查看储罐位置、燃油容量、温度等信息，并支持告警设置。它包含如下所示的两级仪表板。

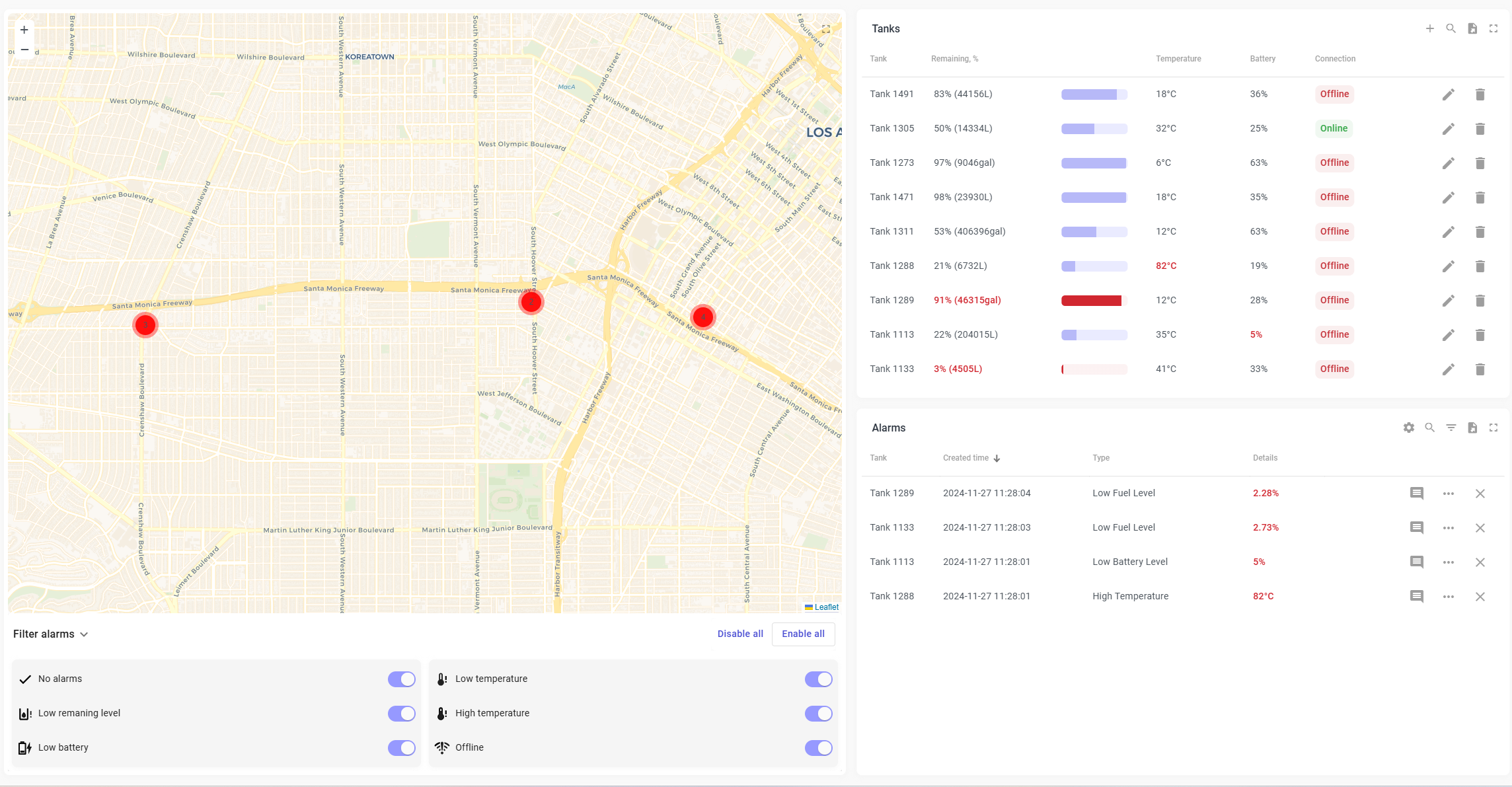

  • 第一层级 - 所有储罐总览： main state 用于监测剩余燃油量，并管理储罐分布、设备和告警系统。该页面包含以下内容：

    交互式地图区域通过标记展示储罐的位置。标记颜色也表示传感器当前状态：绿色表示正常；黄色表示低电量；红色表示触发了至少一种告警条件，例如剩余燃油过低或温度过高 / 过低；灰色表示传感器离线。点击储罐标记可弹出详细信息。

    用户可以使用地图筛选器和地图开关来按需求筛选展示内容。

    Tanks 区域 是一个用于展示所有现有储罐的列表。你可以删除或编辑已有储罐。主列表中包含 “Total label”、“Remaining, %”、“Temperature”、“Battery”、“Connection” 等字段以及操作按钮。点击 + 按钮可以创建 / 添加新传感器。创建传感器时，用户需要完成 “General info”、“Tank info” 和 “Set location” 等步骤。

    注意：模板中支持添加和定义 9 种不同类型的储罐，我们可基于其几何参数计算储罐容量。详见 Tank Creation 章节。

    Alarms 区域 用于展示与剩余燃油量、温度和电池电量有关的所有告警。点击 Alarm Rules 按钮可设置触发条件。默认定义了 “Low battery level”、“Low temperature”、“High temperature” 和 “Low remaining level” 等告警类型。

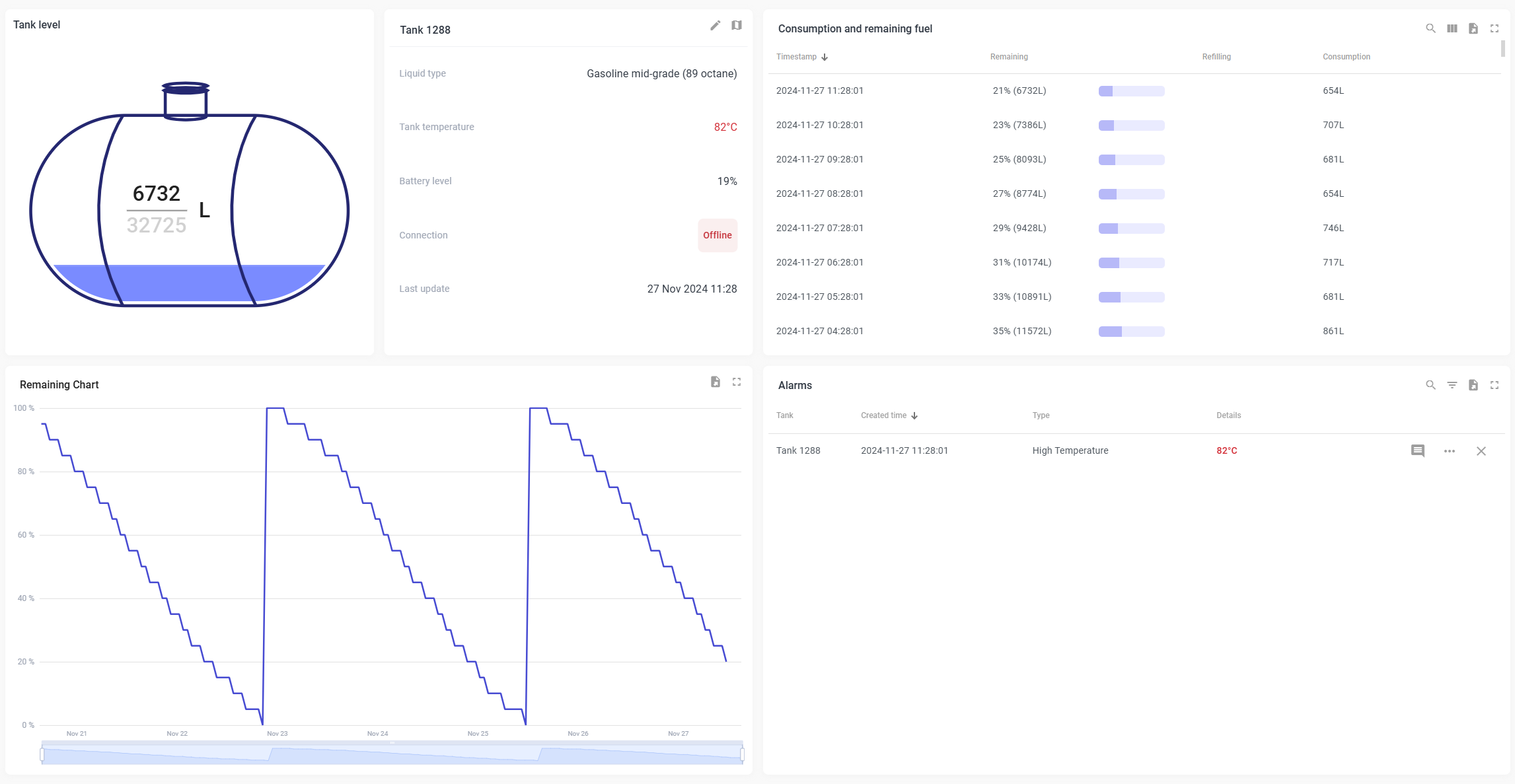

  • 第二层级 - 单传感器页面： Tank state 用于展示某个具体储罐的详细信息。该页面包含以下内容：

    燃油剩余量展示组件；

    展示储罐详细信息的区域，包括 “Tank Name”、“Serial number”、“Liquid type”、“Tank temperature”、“Battery level”、“Connection” 和 “Last Update”。你还可以通过该区域的功能修改主要字段，点击 Edit 按钮即可编辑；点击 Edit Map 按钮则可修改储罐位置和地图标记；

    消耗与剩余燃油区域是一个表格，列出消耗量、剩余量和补油情况，并新增了对加油 / 补液持续时长及其时间戳的监测；

    Remaining 图表用于以容量 / 百分比和时间区间为维度，展示储罐剩余量和燃油消耗的统计数据；

    Alarm 区域展示该储罐的告警列表。

屏幕截图 2024-11-27 150313.pngArrow.png屏幕截图 2024-11-27 150340.png

2. 导入方案模板​

2.1 获取 JSON 文件​

获取地址：
https://github.com/ThingsEye-io/te-platform/tree/main/Solution%20Template/Fuel%20Level%20Monitoring

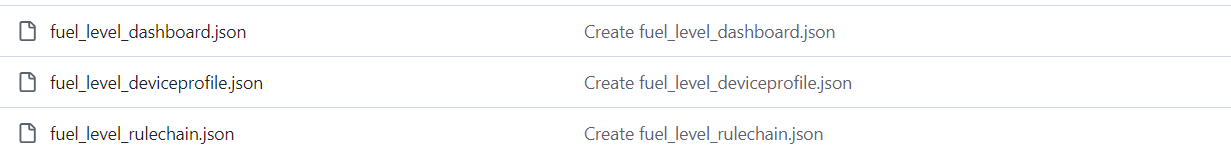

需要获取的文件：下载后缀为 dashboard、deviceprofile 和 rulechain 的三个 JSON 文件。

2.2 导入 rulechain / deviceprofile / dashboard​

  • 你需要下载并导入对应文件。


2.2.1 导入 rulechain​

首先，我们需要导入规则链。规则链用于告诉平台如何处理该设备的上行和下行数据。

打开 Rule chains，点击右上角的 +，

选择 import rule chain，然后将下载好的后缀为 _rule_chain 的 JSON 文件拖入文本框中。

屏幕截图 2024-11-26 174215.png

2.2.2 导入 deviceprofile​

这一步中，我们需要先导入设备配置文件，如图所示。

首先打开 Device profiles，点击右上角的 +，选择 import device profile，

然后选择已下载的后缀为 _device_defiles 的文件，并拖入文本框中。

屏幕截图 2024-11-26 175041.png

2.2.3 导入 dashboard​

首先打开 Dashboard 模块，

点击右上角的 +，选择 import dashboard，

然后将下载好的 _dashboard 文件拖入文本框中。

屏幕截图 2024-11-26 175723.png

3. 连接设备到 Thingseye​

点击以下链接，将服务器连接到平台：

https://wiki.thingseye.io/xwiki/bin/view/Main/How%20to%20connect%20my%20devices%20to%20ThingsEye%3

注意：只有当设备包含 battery、distance、temperature 这些 key 值时，仪表板才能正确显示。

4. 修改设备的 deviceprofile​

导入完成后，我们需要将需要展示的设备 deviceprofile 替换为新导入的 deviceprofile。

屏幕截图 2024-11-26 180544.png

5. 检查设备是否已在仪表板中正确显示​

屏幕截图 2024-11-27 150313.png

6. 创建储罐​

当设备上线后，你需要在仪表板界面中设置油桶参数，方法如下：

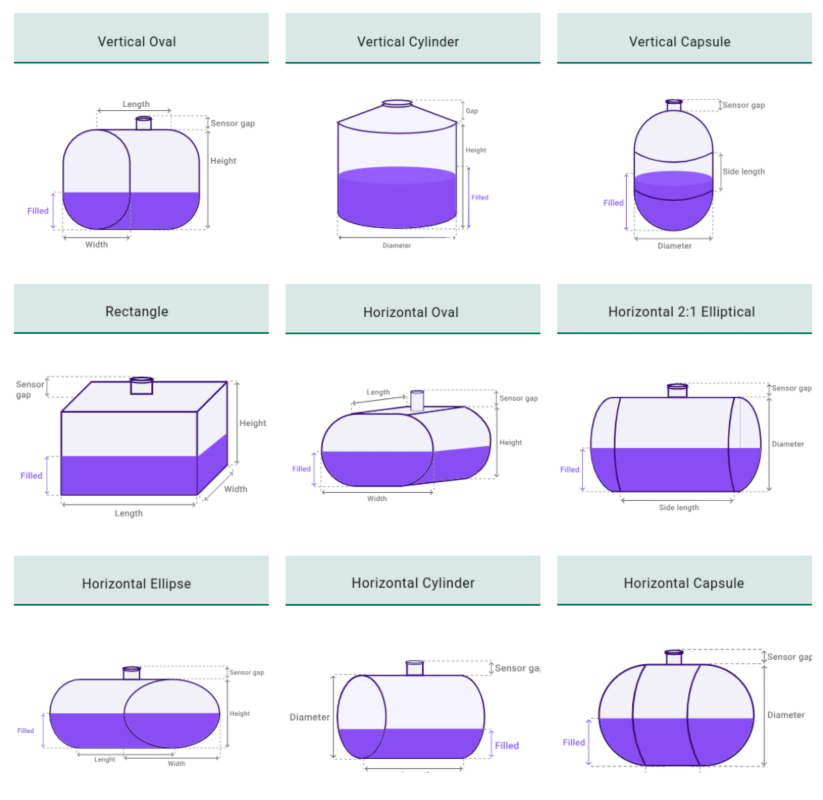

模板中预置了 9 种不同几何形状的储罐，便于直接使用现成模板计算储罐体积。


创建储罐时，用户需要完成 3 个主要步骤：

  • General Info：用户必须填写必填字段，例如 “Serial number” 和 “Sensor label”。

    完成后，点击 Next 按钮进入下一步 “Tank Info”。用户也可以随时点击 Cancel 按钮取消并关闭窗口。

  • Tank Info：该步骤包含储罐参数、传感器及燃油类型等基本信息。输入的数据将直接影响最终储罐容量计算结果。

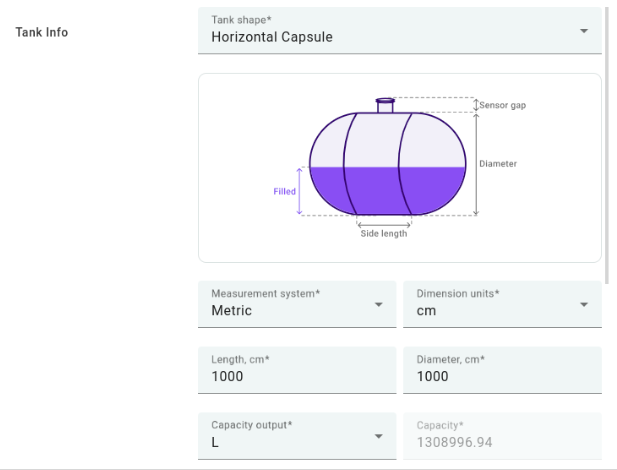

    在 Tank Info 区域 中，用户必须先选择储罐形状。

    接下来，用户需要在 “Measurement system” 字段中选择所需计量系统，共有两种：Metric 和 Imperial。然后选择 “Dimension units” 单位，该列表会根据所选计量系统自动变化：对于 Metric，可选 mm、cm、m；对于 Imperial，可选 ft、in。

    像 “length”、“height” 等尺寸字段会根据所选储罐形状自动调整，用户只需填写所需数值。

    当所有必要字段都填写完成后，必须选择 “Capacity output”，用于决定最终体积计算结果的输出单位。选择合适参数后，用户即可看到对应参数储罐的体积结果，即 “Capacity”。

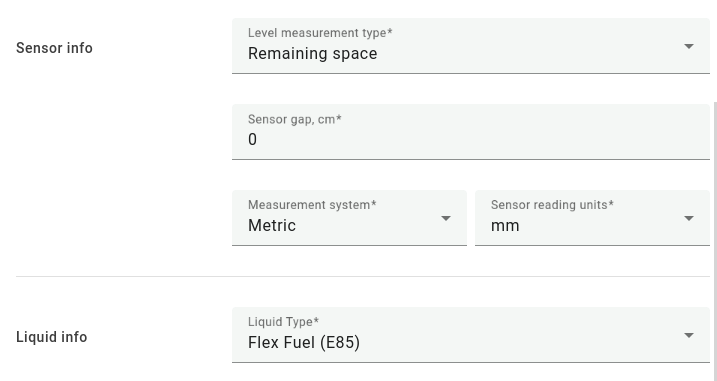

在 Sensor Info 区域 中，用户可以选择储罐的 “level measurement type”、“measurement system” 和 “sensor reading units”，这些设置对应储罐传感器可能发送的数据格式。

由于可用于测量储罐体积的传感器类型多种多样，因此我们提供了 “level measurement type” 选项。这意味着可以接入大多数液位测量传感器，从而让该模板具备更高灵活性。

测量类型有两个选项：

  • Fill height：直接表示储罐内液体高度（例如可由浮子传感器测量）；
  • Remaining space：表示从储罐顶部到液面起始位置的空余高度（例如超声波传感器可测量该高度）。


我们还考虑到了储罐技术颈口可能影响容量计算的问题。因此，当选择 Remaining space 时，会额外显示一个字段：Sensor gap。该字段用于在计算储罐体积时排除颈口高度的影响。

Liquid info 是最后一个区域。在这里，用户可以从列表中选择所需的燃油类型。

正确填写 Tank Info 步骤中的所有字段后，用户就可以进入下一步，即选择储罐位置。

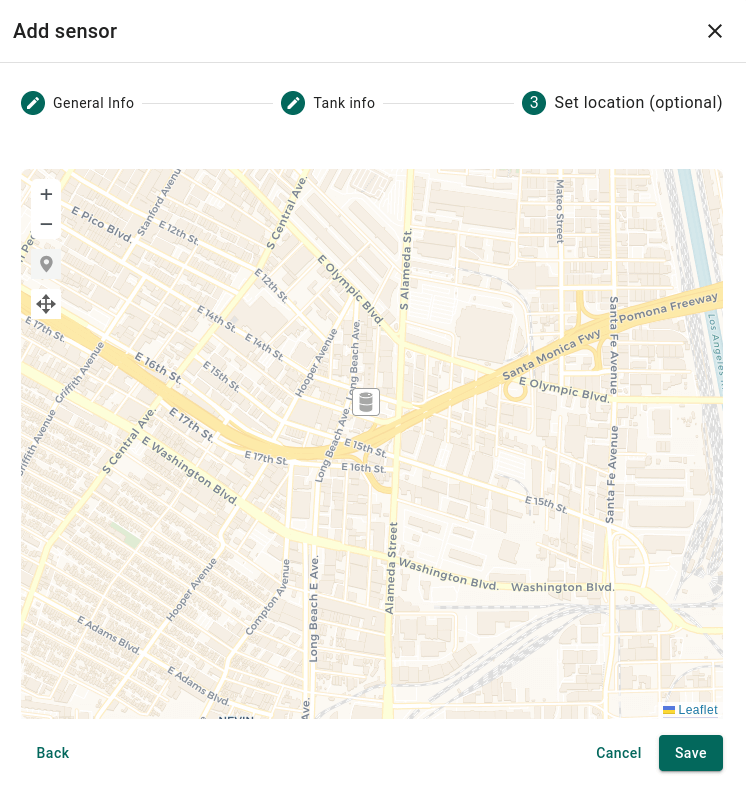

  • Set location：在这个阶段，用户可以选择储罐位置。交互式地图支持手动选择地图上的一个点。


完成所有步骤后，用户可以点击 Save 按钮保存全部修改。此时，该储罐会出现在储罐总列表中，并在交互式地图上显示对应标记。

  • 注意：测试时，distance 必须小于设置的储罐高度。
