下行命令指南

1. 配置规则链​

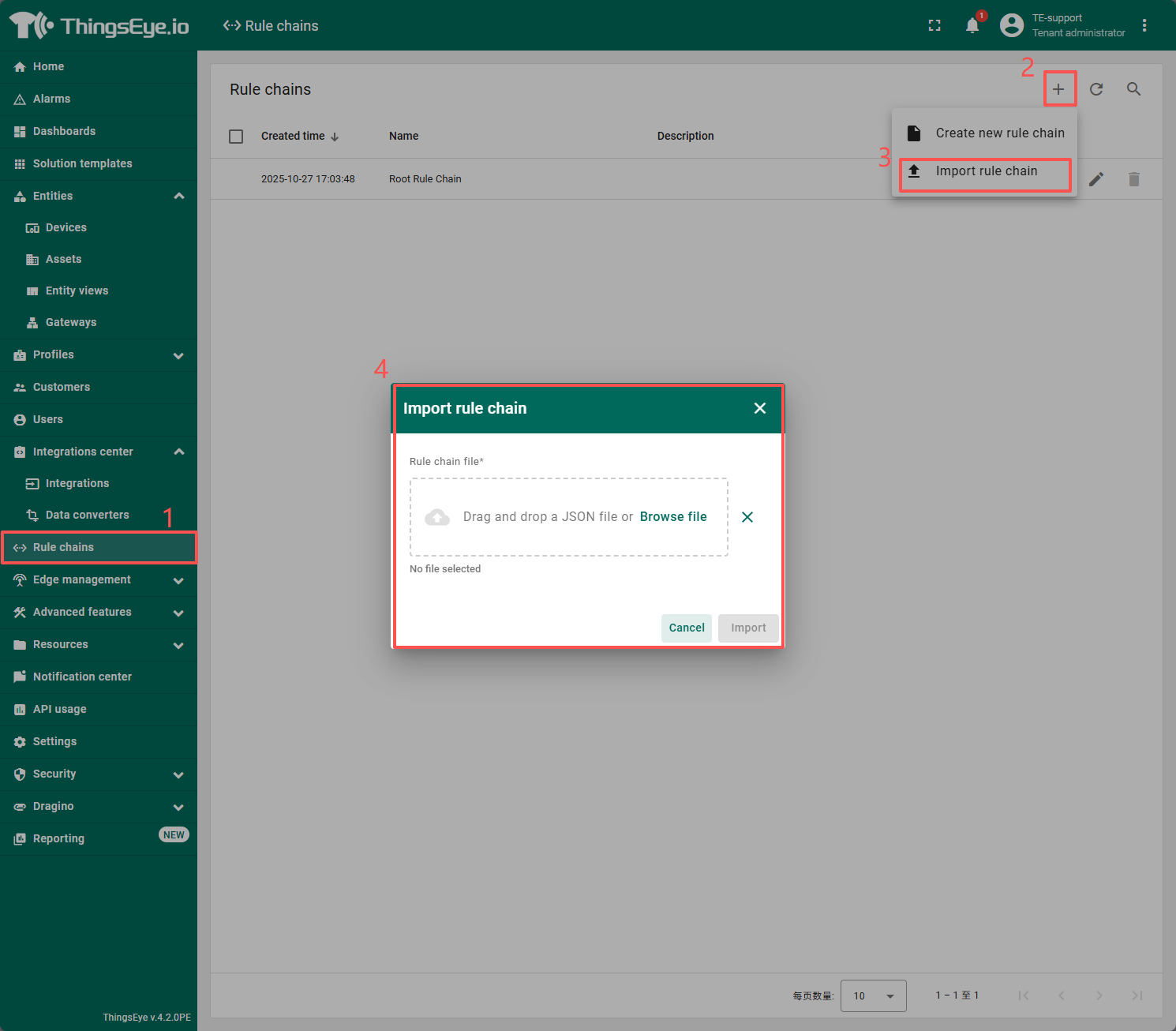

下载并导入此规则链文件：chirpstack_downlink.json

Configure rule chains

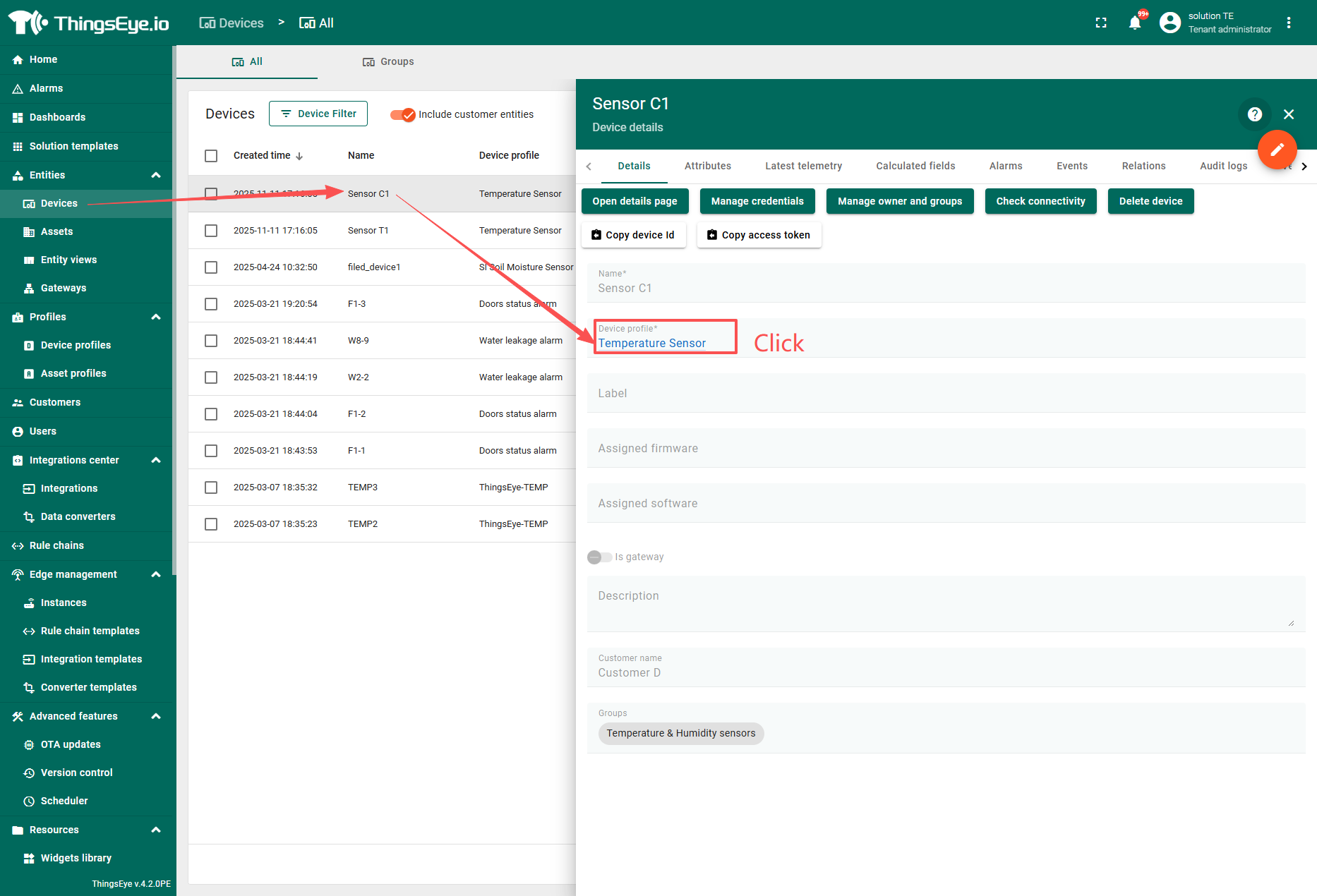

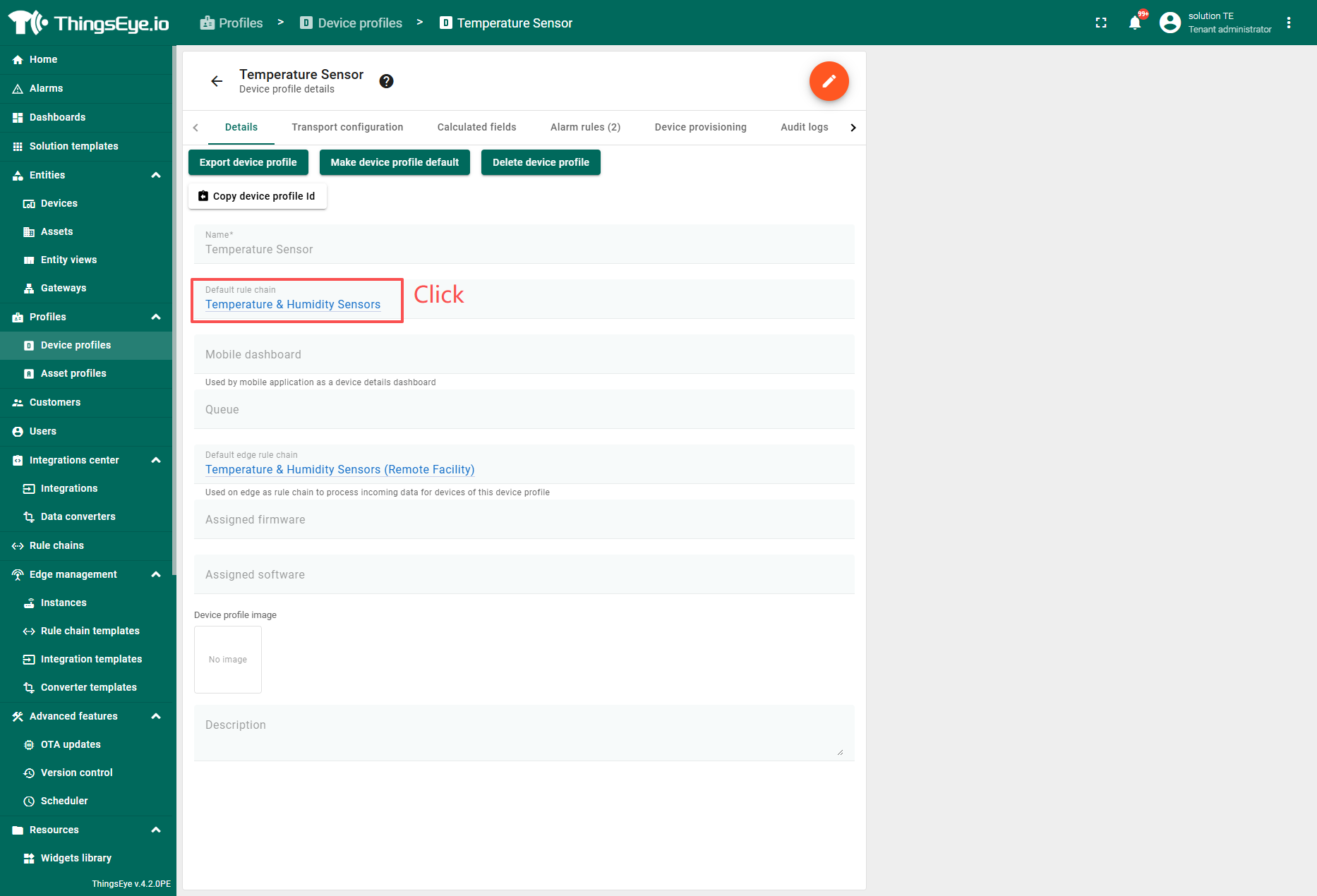

进入需要部署下行功能的设备，并打开它的规则链。

Open rule chain 1

Open rule chain 2

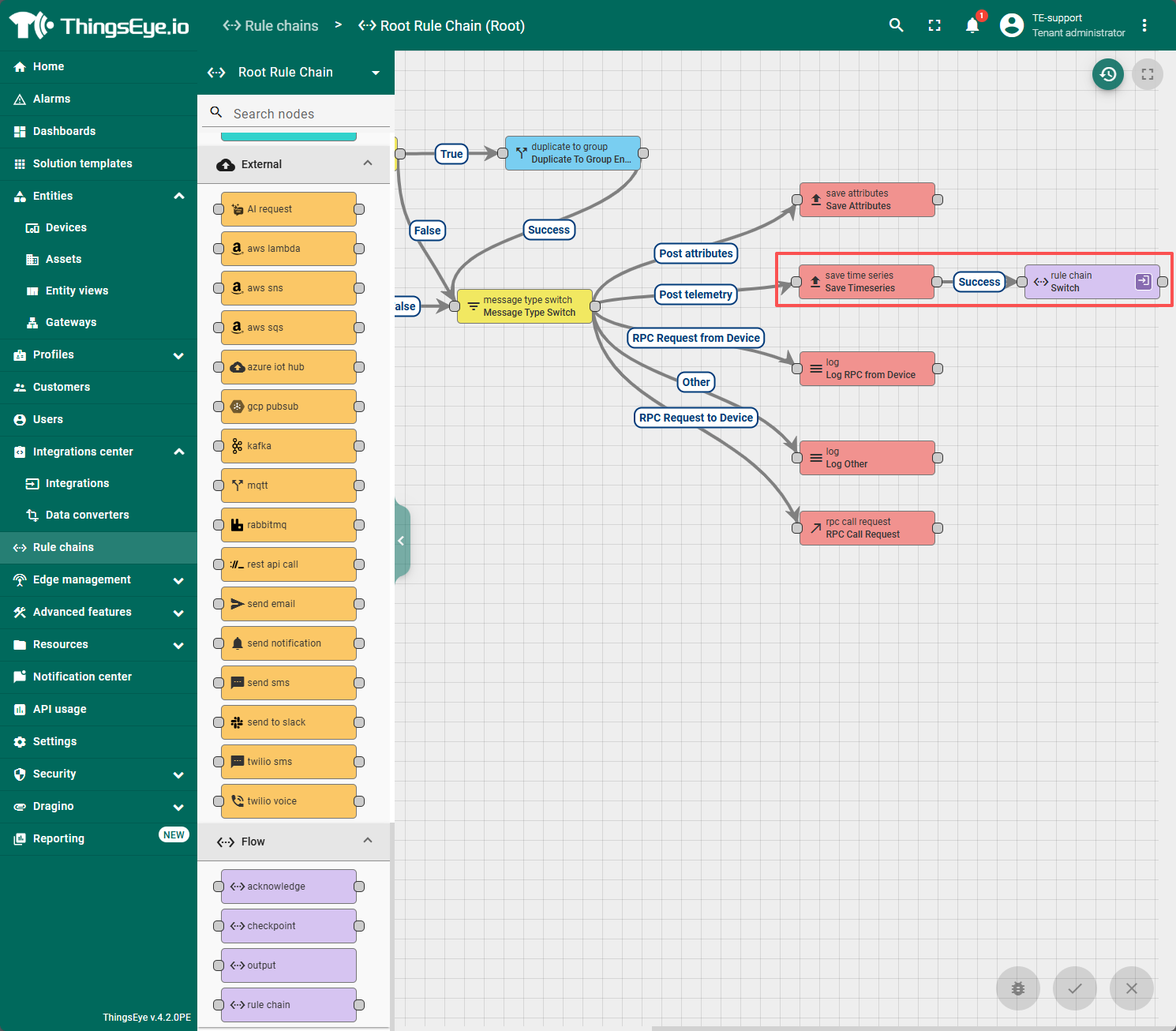

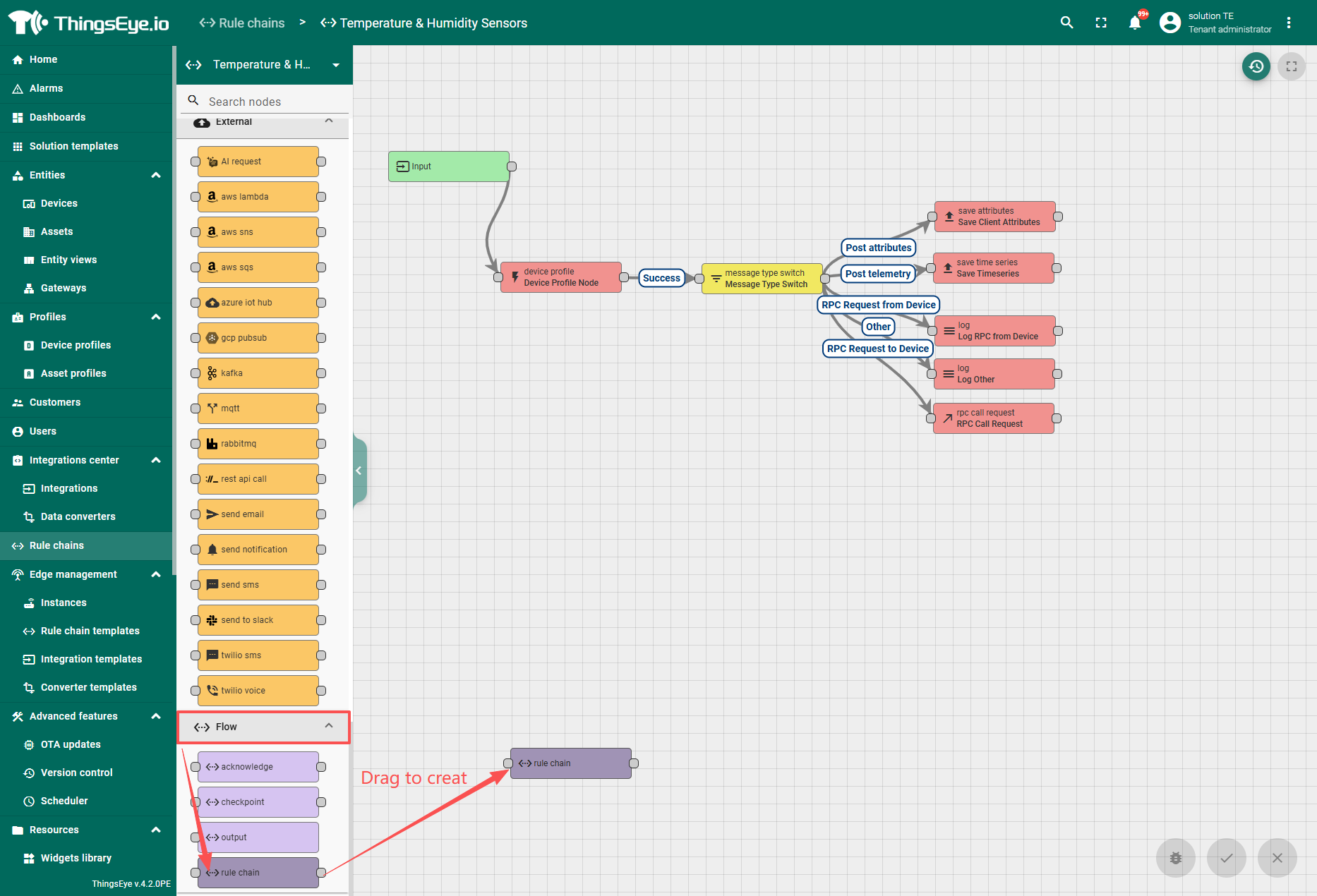

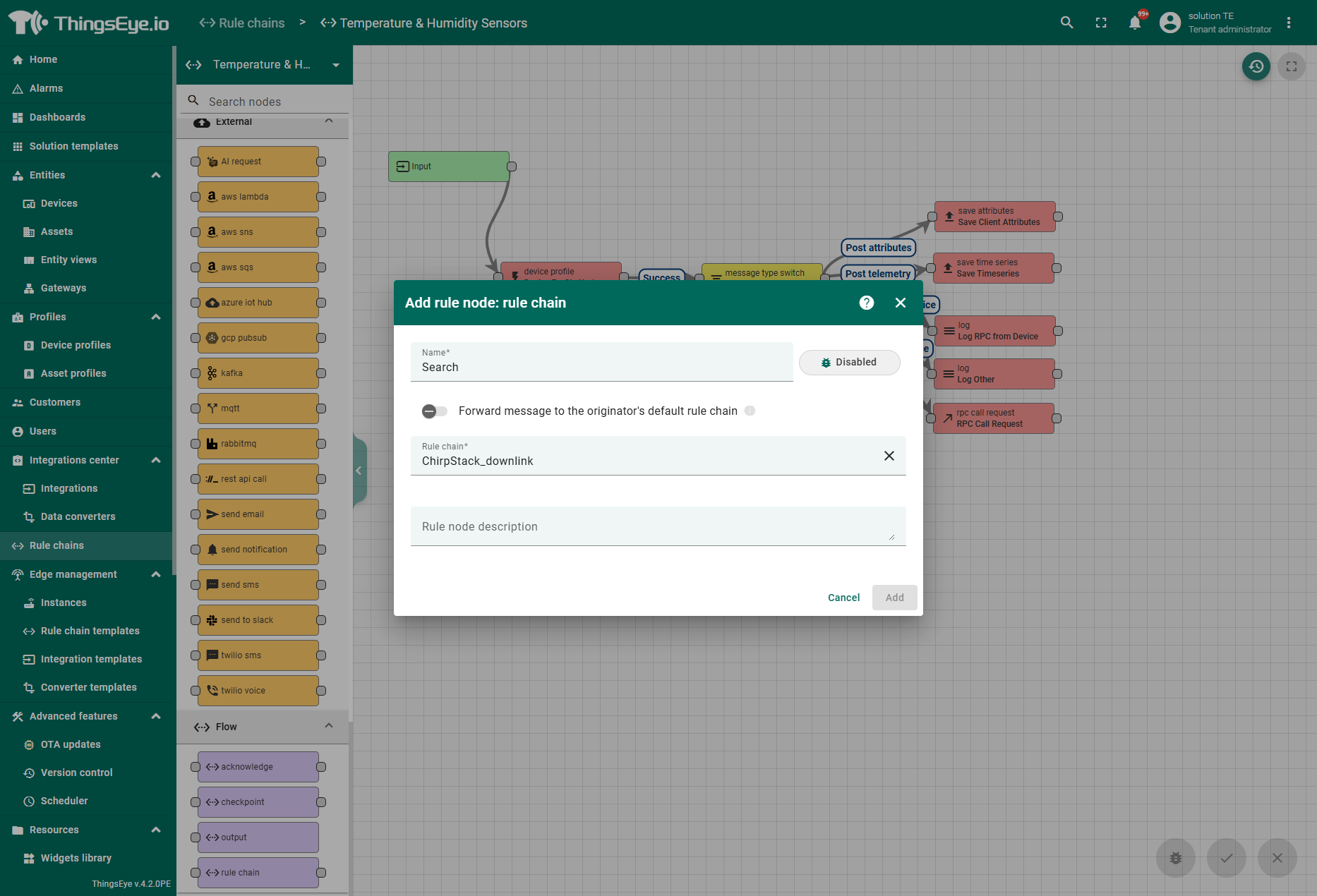

拖拽创建一个 Flow - rule chain 节点，目标规则链选择 ChirpStack_Downlink，并将其绑定到 save time series 节点。

Rule chain 3

Rule chain 4

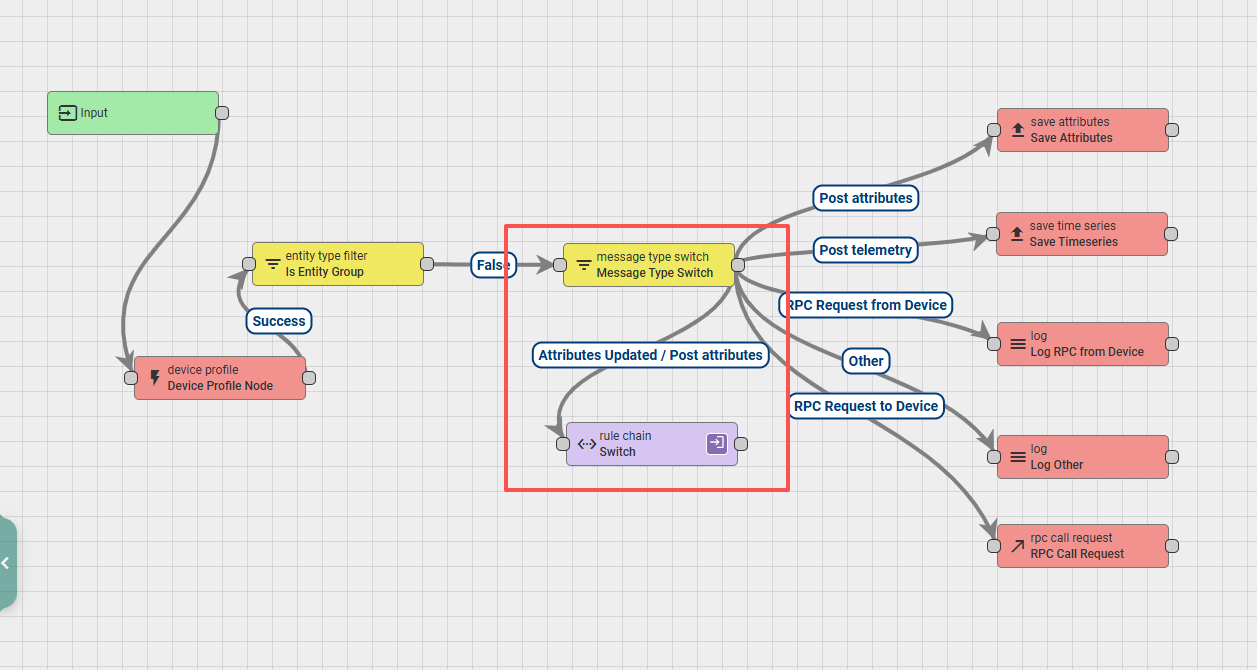

Rule chain 5

2. 配置仪表板​

2.1 导入模板组件​

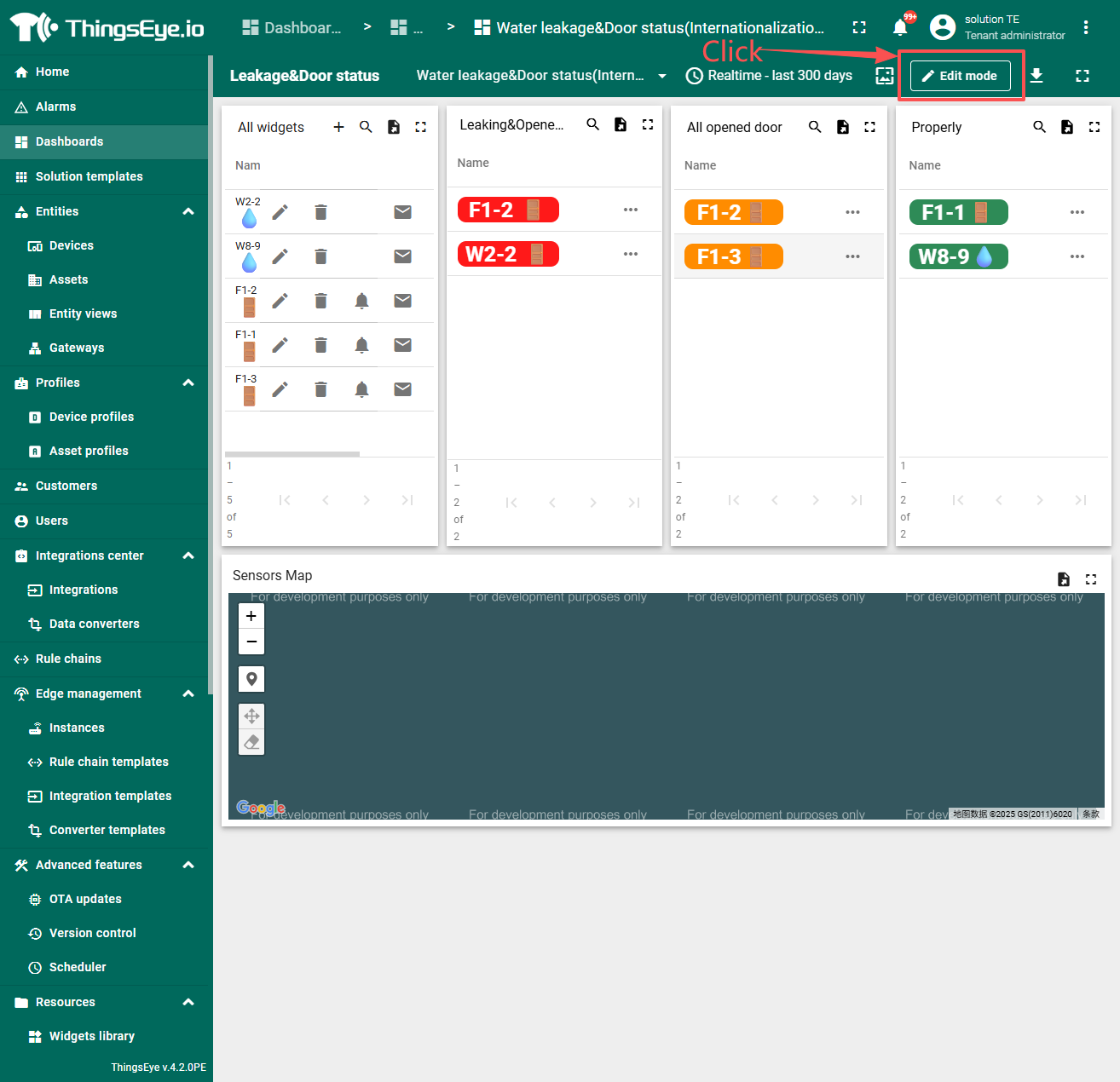

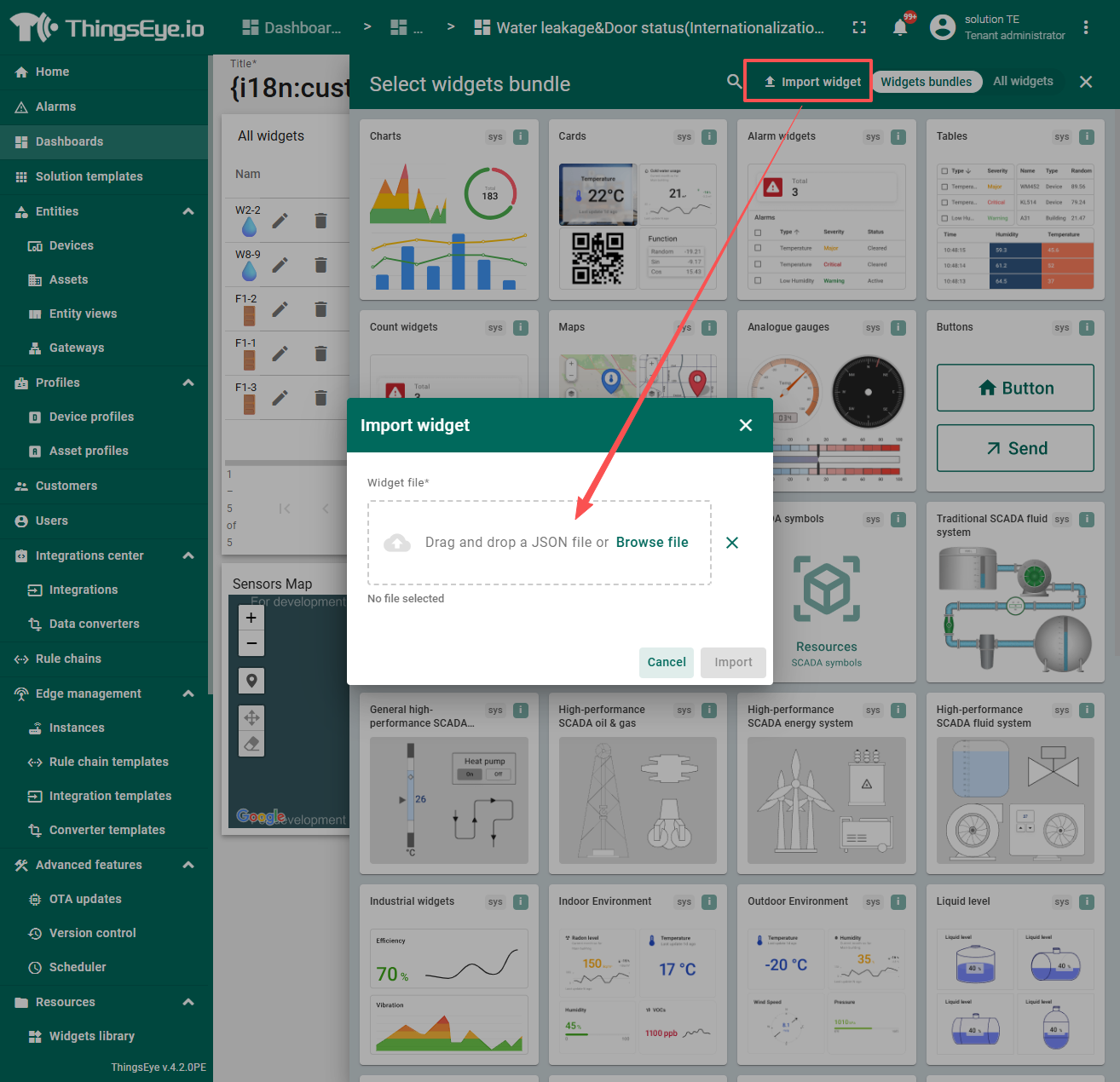

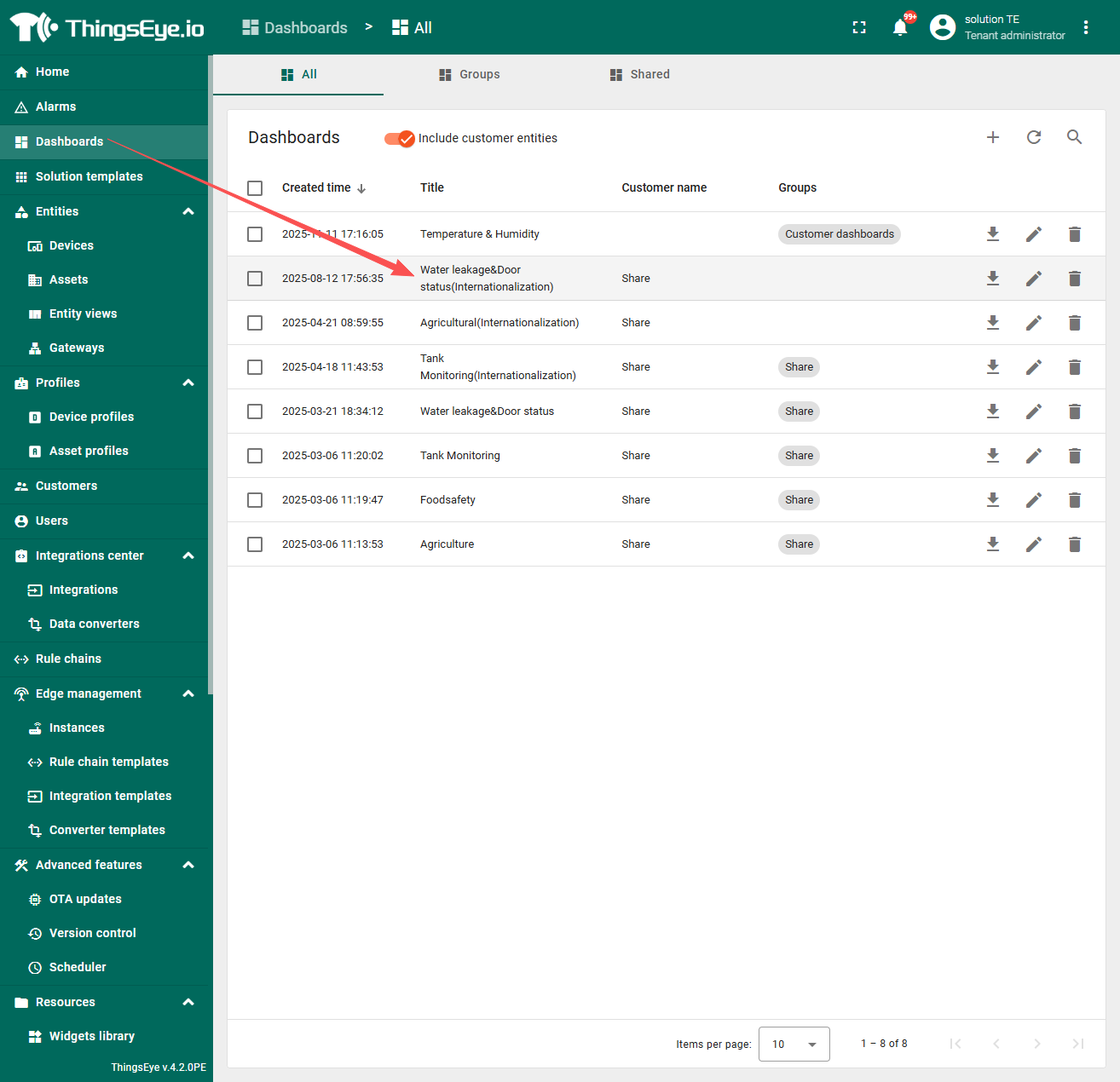

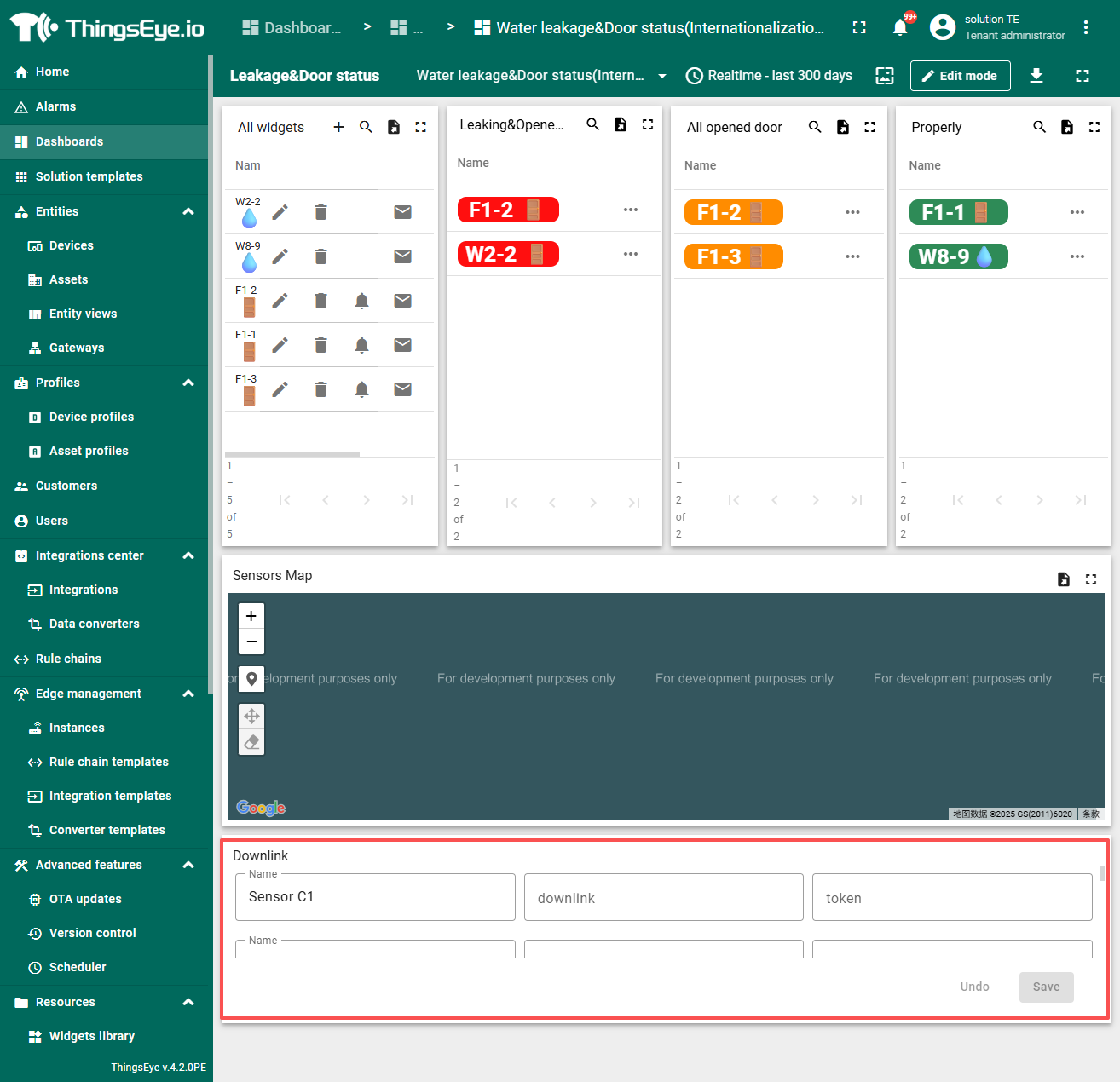

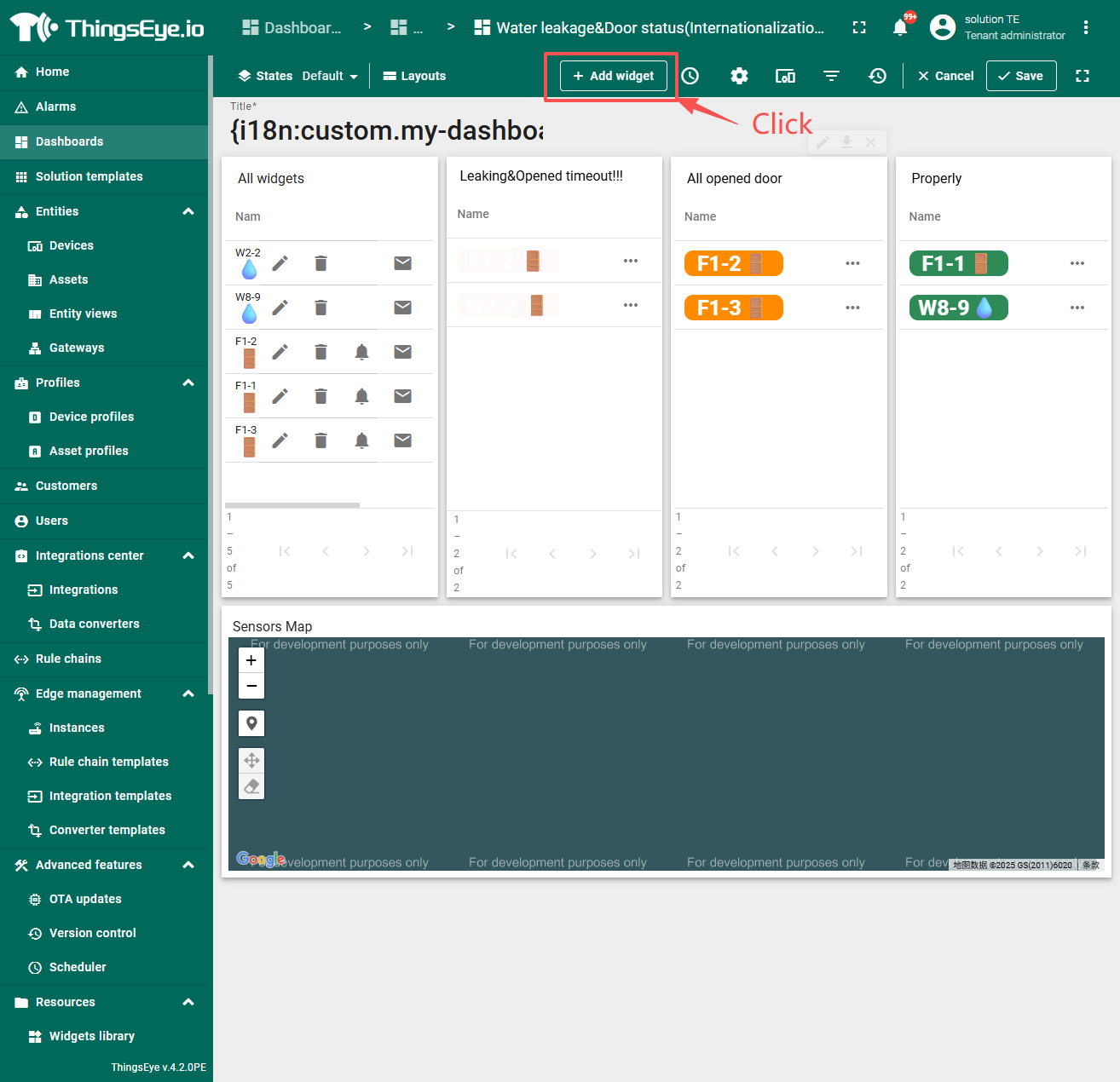

打开你正在使用的仪表板，然后导入以下组件模板：Downlink_Weiget.json

Import weiget 1 Import weiget 2

Import weiget 3 Import weiget 4

Import weiget 5

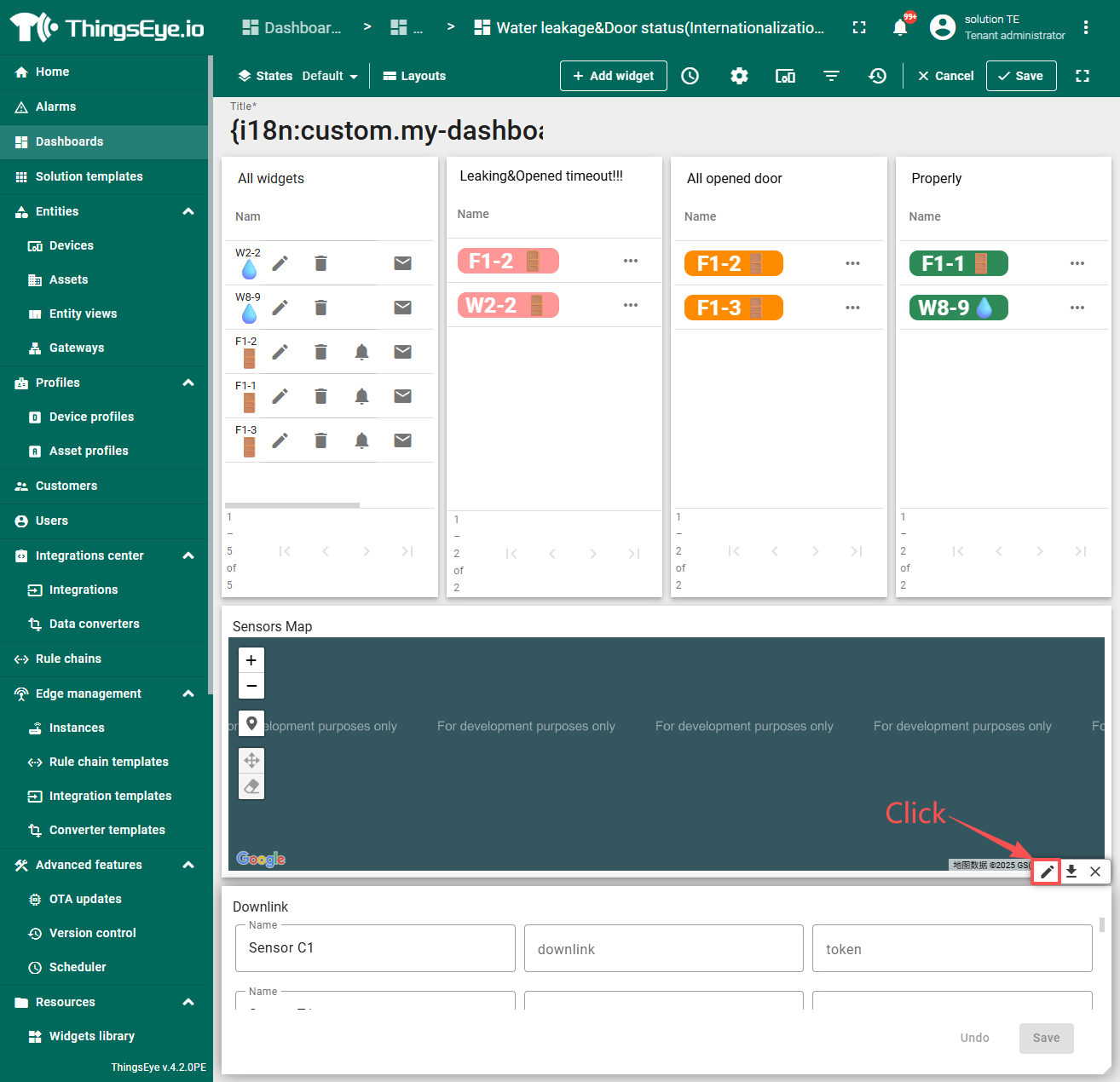

2.2 切换需要下发命令的设备​

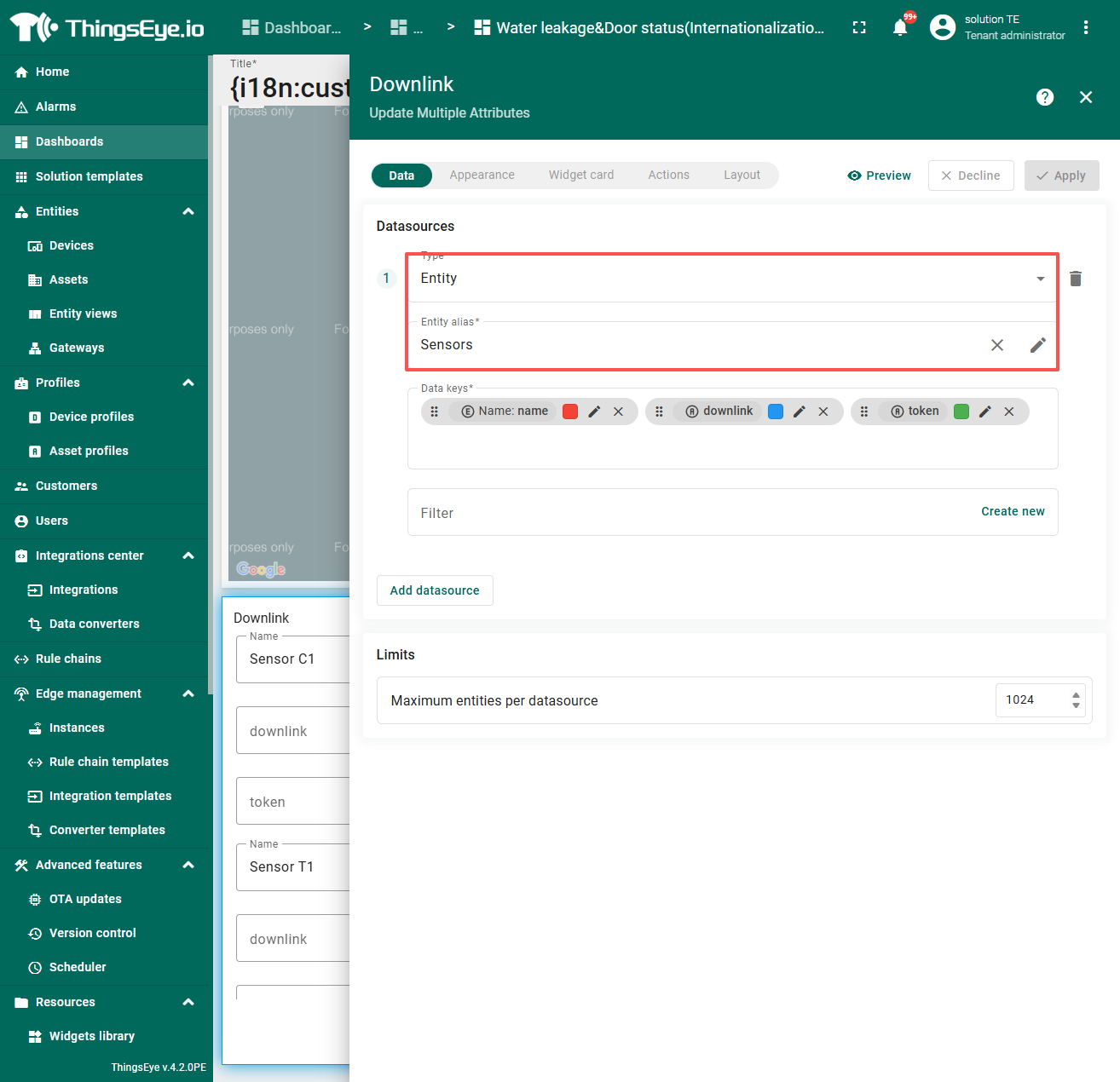

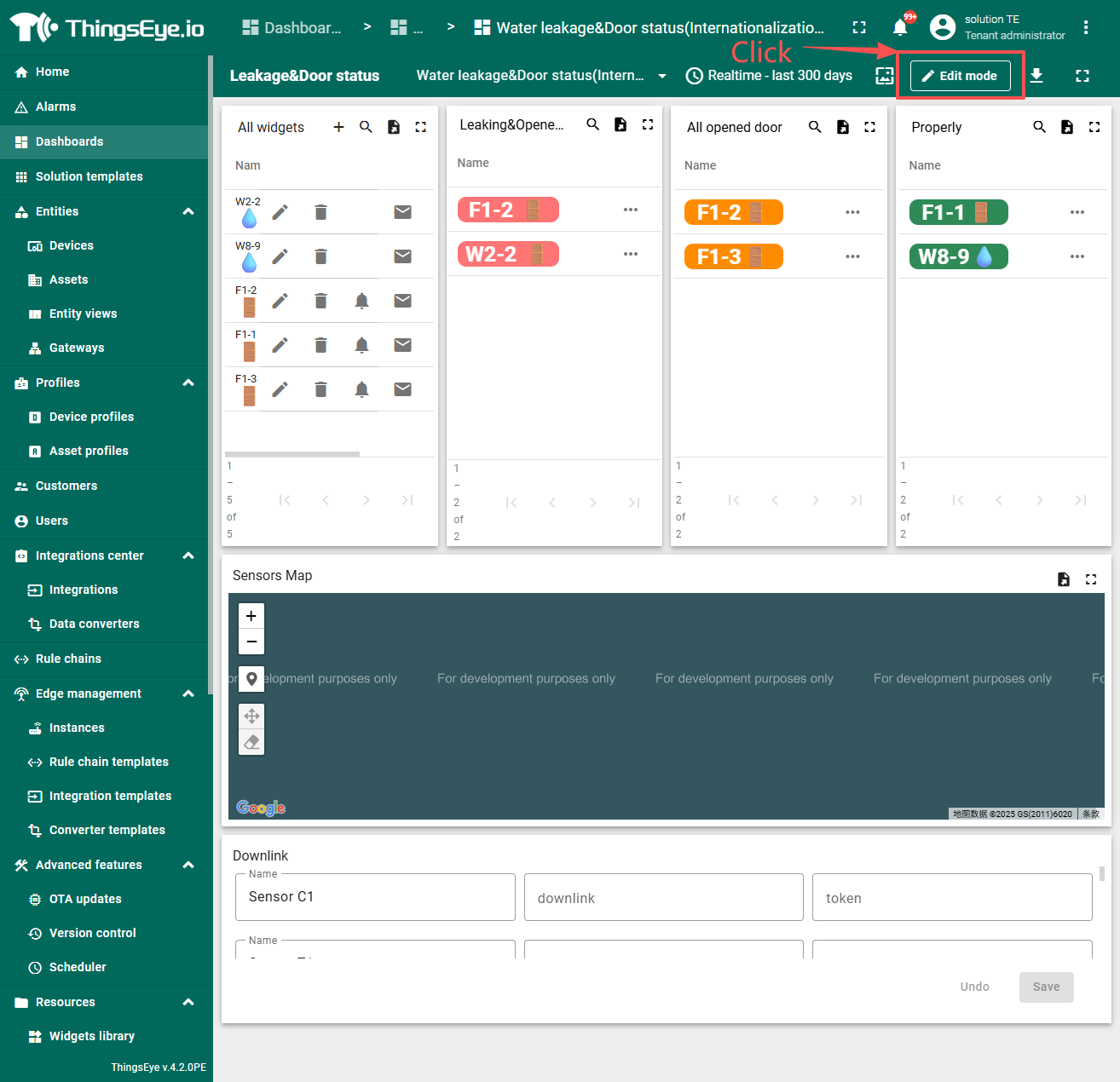

默认情况下会显示所有设备。如果你只想显示指定设备或设备分组，可以手动绑定目标设备 / 设备分组，输入 ChirpStack token 以及需要发送的 AT 命令，然后点击保存。

token 和命令会保存到属性中。当设备上报数据时，系统会自动下发预设命令，以避免 Class A 设备因接收窗口未开启而导致发送失败。

仅支持十六进制命令，系统会将其转换为 ChirpStack 支持的 JSON 数组格式 Base64 命令，再发送给设备。

Switch device 1 Switch device 2

Switch device 3

扩展内容：如何获取 token？​

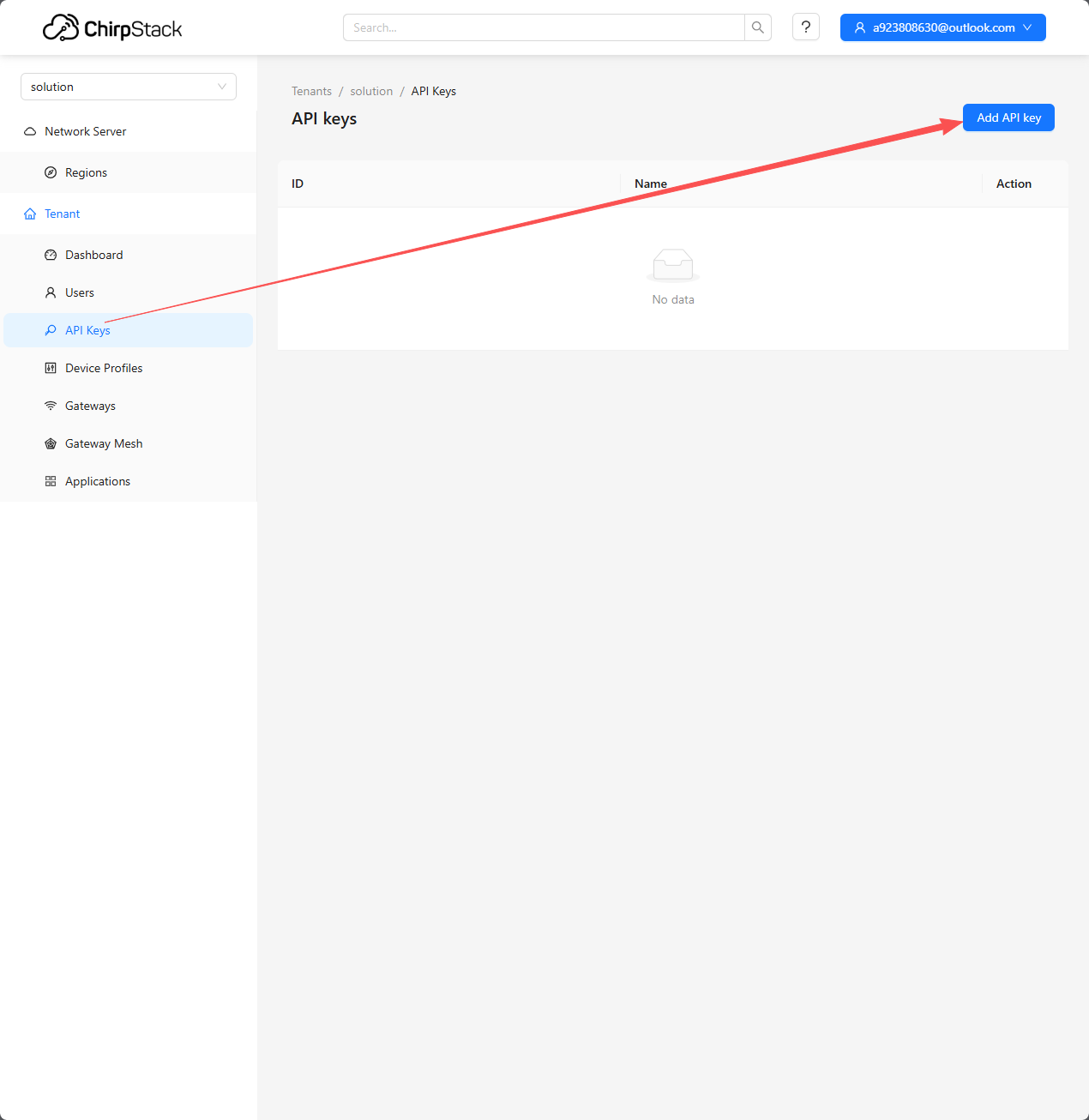

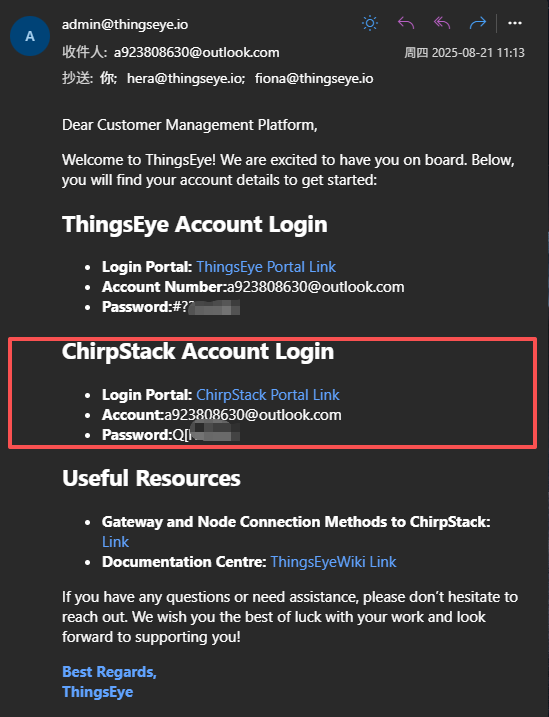

你可以登录 ChirpStack 手动获取临时 token：ChirpStack_Web

Chirpstack 1

Chirpstack 2

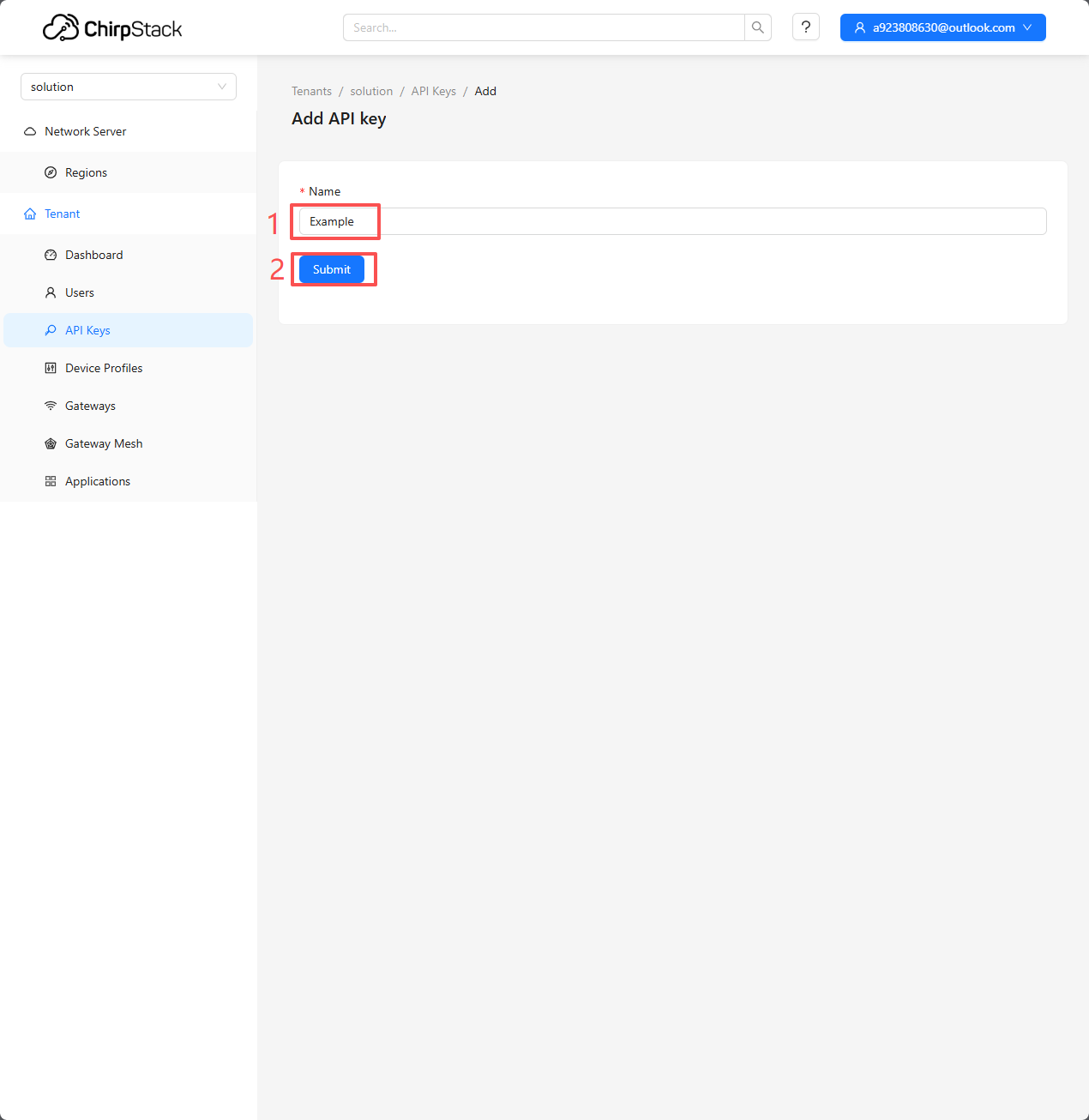

Chirpstack 3

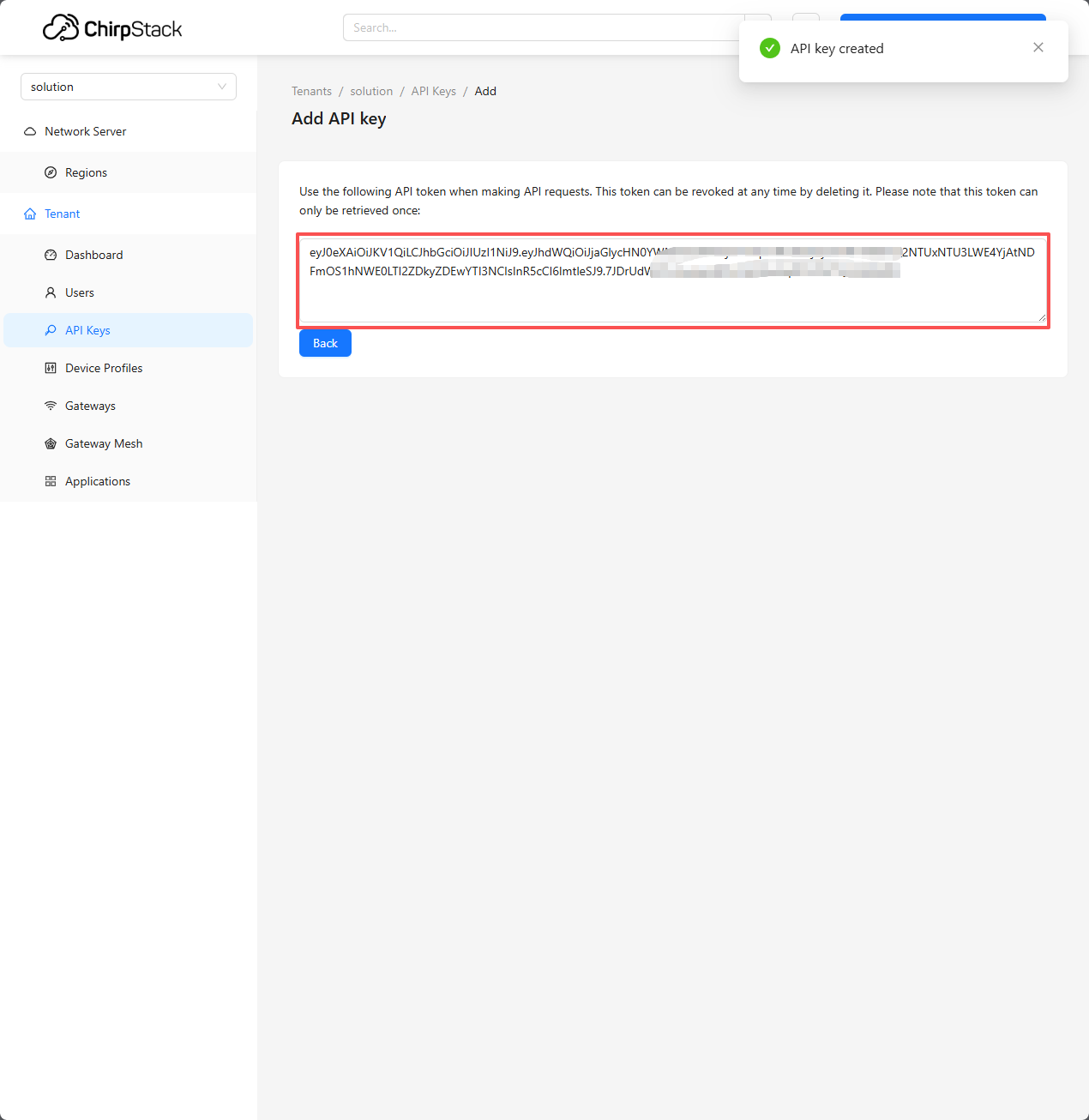

Chirpstack 4
